Kontrola jakości i trasowanie CNC

Współrzędnościowa maszyna pomiarowa z możliwością trasowania RAFD-100-40-30 CNC
Współrzędnościowa maszyna pomiarowa LH 1512-2500x3M/25

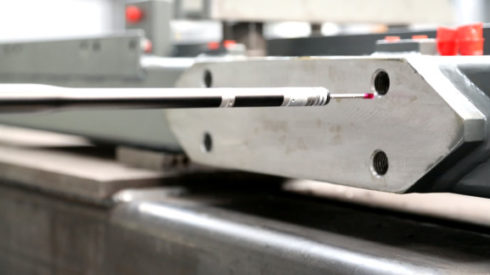

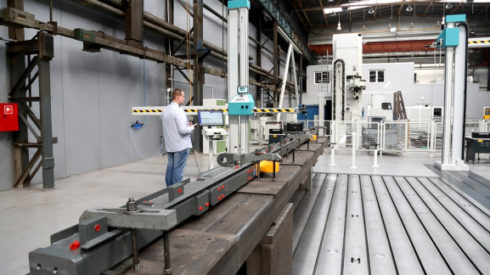

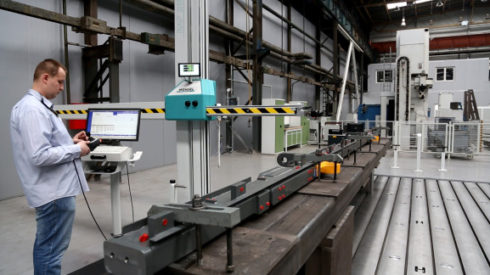

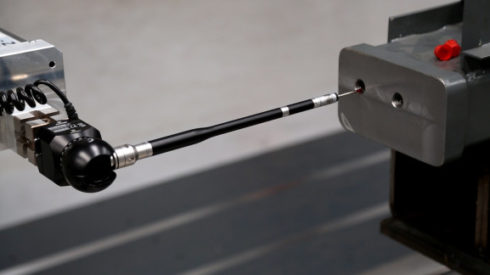

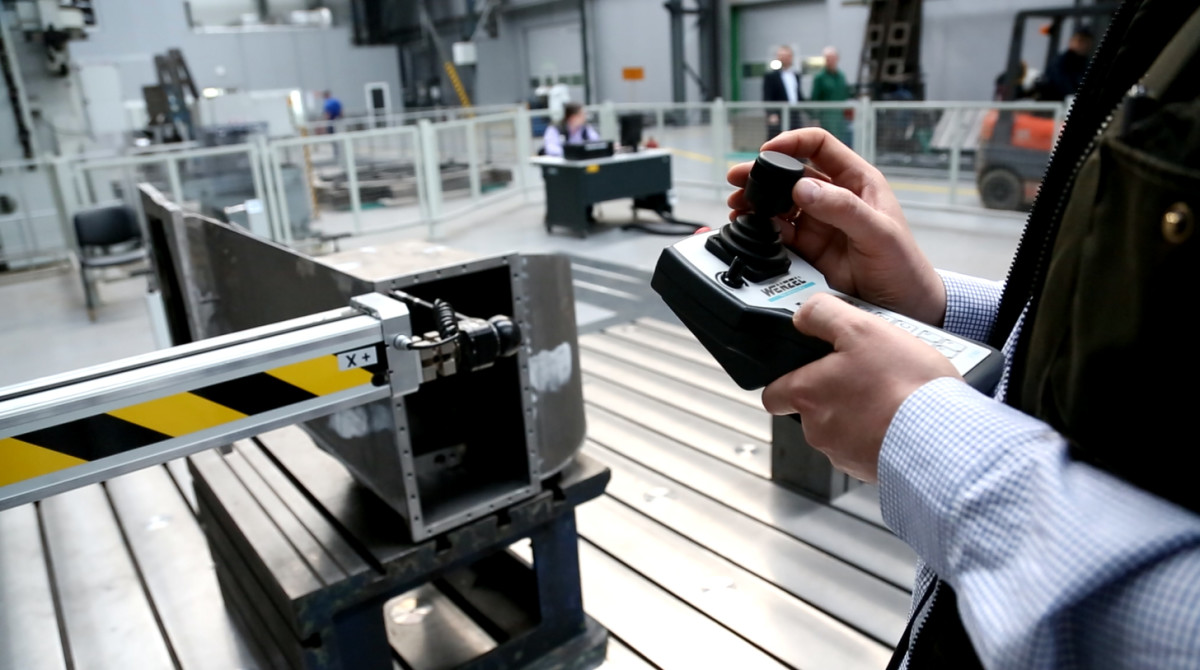

Współrzędnościowa maszyna pomiarowa z możliwością trasowania RAFD-100-40-30 CNC

Przejazdy maszyny w osiach:
x - 10 [m], z - 3 [m], y - 2 [m] (na jedno ramię)

Pomiar jedną wieżą:
- obszar pomiaru - 10 x 2 x 3 [m]
- maks. błąd – MPEe [micron] = 55+L/35</=120 (L w [mm])

Pomiar dupleks (2 wieże):
- obszar pomiaru - 10 x 4 x 3 [m]
- maks. błąd - MPEEM [micron] = 80+L/25</=150 (L w [mm])

Maszyna w pełni programowalna, z możliwością wysprzęglenia napędu i pracy w systemie manualnym (trasowanie)

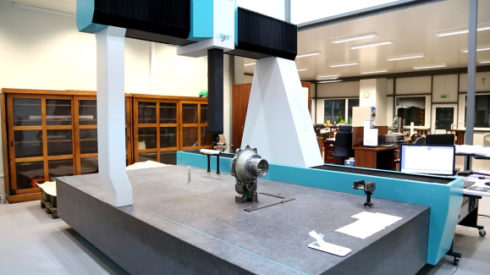

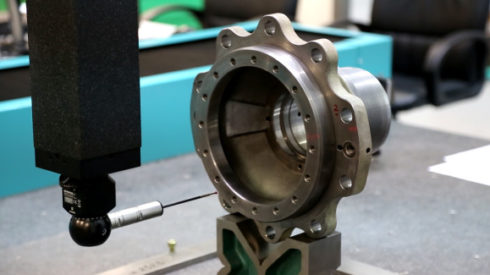

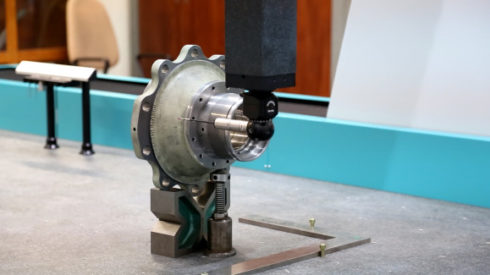

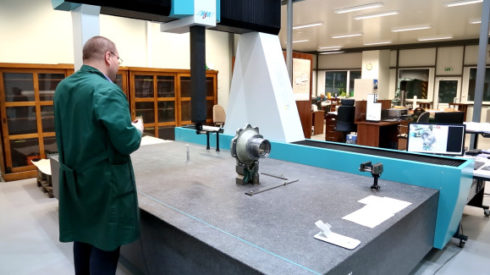

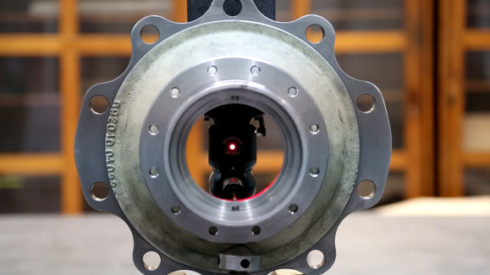

Współrzędnościowa maszyna pomiarowa LH 1512-2500x3M/25

Przejazdy maszyny w osiach:
x - 1 500 [mm], y – 2 500 [mm], z – 1 200 [mm]

Błędy pomiarowe: MPEe 2,9 [micron] + L/300 [mm]
